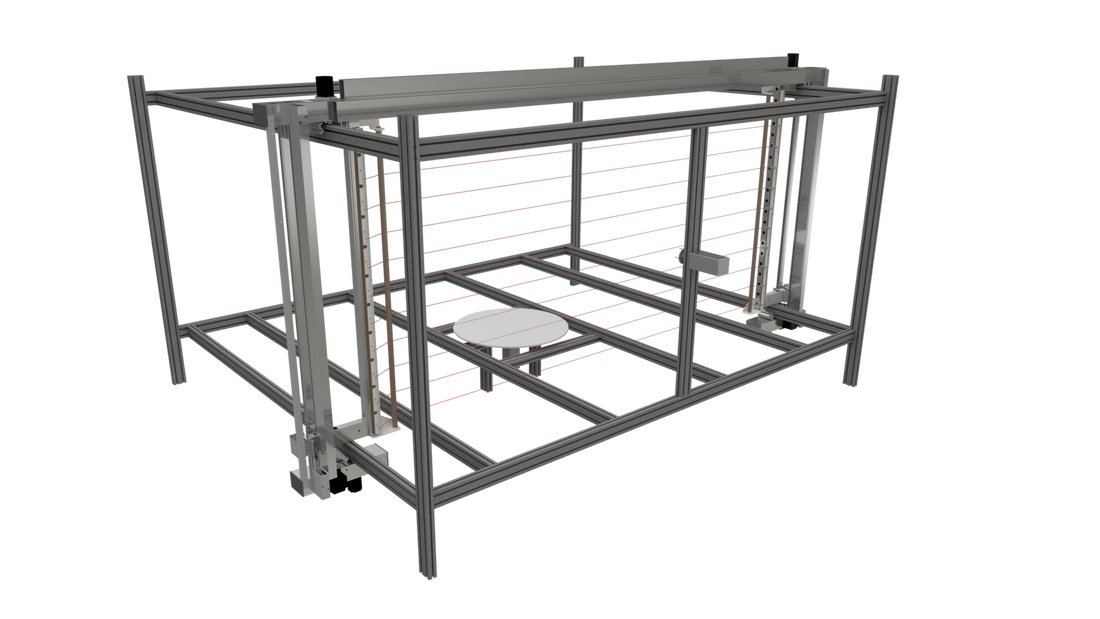

PLOTERY TERMICZNE SERII MW

PRZEMYSŁOWE ROZWIĄZANIE WIELODRUTOWE

10 DRUTÓW TNĄCYCH
RÓWNIEŻ DOSTĘPNE W PRZEMYSŁOWEJ WERSJI HD Z 20 DRUTAMI
SPRĘŻYNOWY BĄDŹ PNEUMATYCZNY NACIĄG DRUTÓW
DRUTY OPOROWE O DŁ. 130-300 CM
KILKANAŚCIE RÓZNYCH MODELI I KONFIGURACJI
OPCJONALNE FUNKCJE 3D (STOLIK OBROTOWY, TOKARKA, ITD.)
MAKS. PRĘDKOŚĆ PRZESTAWCZA: 2 METRY/MIN.
MAX. TRANSIT SPEED OF 2 METERS/MIN.
EUROPEJSKA JAKOŚĆ I CERTYFIKACJA CE
NAJWYŻSZA JAKOŚĆ WYKONANIA, 5-CIO LETNIA GWARANCJA

OPIS

OPROGRAMOWANIE IXSHAPER

nielimitowane bezpłatne aktualizacje dla wszystkich naszych klientów
łatwe w obsłudze pomimo zaawansowanych funkcji
współpracuje z USB oraz systemem Windows 10
dostępne w 11 językach, w tym oczywiście w języku polskim
zaawansowane wycinanie modeli 3D w trybie seryjnym
obsługiwane formaty: HPGL.plt (np. CorelDraw), dxf (np. AutoCad), RAW 3D (np. Rhinoceros 3D), EPS/AI (np. AdobeIllustrator), dxf 3D (np. AutoCad)
automatyczne łączeie obiektów oraz symulacja cięcia
wbudowane pliki przykładowe do wszystkich trybów cięcia
łatwy w obsłudze moduł duplikacji elementów
funkcja wycinania łuków
automatyczne zatrzymanie pracy po zerwaniu drutu + kontynuacja

Oprogramowanie iXshaper pisane jest przez naszych programistów, aby uzyskać najlepsze efekty i komfort pracy podczas obsługi naszych ploterów termicznych.
W rezultacie program iXshaper nie jest kompatybilny z urządzeniami innych producentów.

5-DRUTOWA PRZYSTAWKA

pozwala na jednoczesne wycinanie 5 identycznych kształtów
możliwość ustawienia drutów w pozycjach poziomych i pionowych
blokada pod kątem 13 stopni do cięcia na płyty
łatwy i szybki montaż i demontaż
dostępna w dwóch długościach: 60 cm oraz 120 cm
precyzyjne pozycjonowanie drutów co 1 mm

STOLIK OBROTOWY

wycinanie modeli 3D z plików 3D oraz płaskich projektów 2D
pozwala wyciąć dowolny symetryczny bądź nieregularny kształt
w pełni automatyczny tryb pracy + pełna kontrola manualna
współpraca z prostym drutem oporowym oraz drutem kształtowym
wsparcie dla plt, dxf, EPS/AI, RAW 3D oraz dxf 3D
precyzyny mechanizm obrotowy
prosty w obsłudze, a dający nieograniczone możliwości
nawet 3 stoliki obrotowe na tym samym urządzeniu Open Frame

TOKARKA

idealna do wycinania kolumn, tralek i podobnych elementów obrotowych
łatwe w obsłudze wbudowane tryby cięcie: toczenie + obrotowy
współpraca z prostym drutem oporowym oraz drutem kształtowym
pozwala na wycięcie atrakcyjnych kształtów kręconych i obrotowych
wycinanie gwintów, nacięć wzdłużnych i podobnych dekoracji 3D
precyzyny mechanizm obrotowy
w pełni automatyczny tryb pracy + pełna kontrola manualna
nawet 3 tokarki na tym samym urządzeniu Open Frame

NARZĘDZIE DRUTU KSZTAŁTOWEGO

zastępuje tymczasowo drut prosty, aby uzyskać ciekawe nacięcia przestrzenne
współpraca ze stolikiem obrotowym oraz tokarkę
idealne do nacięć wzdłużnych, gwintów i skomplikowanych elementów obrotowych
drut oporowy 1 mm (wielokrotnego użytku)
maksymalna długość drutu kształtowego 1 mm: 50 cm
łatwy montaż i demontaż

NIEZALEŻNY RUCH RAMION

nieograniczona zmiana długości drutu (unikalne rozwiązanie na rynku)
elektryczny naciąg drutu oporowego (aktywny napęd + czujnik siły)
zaawansowane sterowanie grzaniem i naciągiem z poziomu oprogramowania
pozwala wyciąć kształty stożkowate z uwzględnieniem perspektywy
automatyczne kalkulacje szerokości i położenia materiału na ploterze
wsparcie dla dwukolorowych projektów 2D
pełny niezależny ruch 4 osi
maksymalny „rozjazd” ramion jest ograniczony jedynie gabarytami urządzenia (w przeciwieństwie do kiepskich imitacji konkurencji bazujących zwykle na zwykłym naciągu sprężynowym)

NACIĄG DURTÓW OPOROWYCH

3 możliwości

plotery serii MW o szerokości do 2500 mm naciąg drutów mają zrealizowany bądź za pomocą indywidualnych naciągów sprężynowych bądź też za pomocą gwintowanego pręta – prosimy o kontakt jeśli nie są Państwo pewni, które z tych rozwiązań wybrać
urządzenia o szerokościach 3000 mm i więcej wyposażamy w indywidualne siłowniki pneumatyczne dla każdego z drutów (płatna opcja do węższych urządzeń
naciąg pneumatyczny wymaga użycia małego kompresowa (we własnym zakresie)
gwintowany pręt pozwala na precyzyjne pozycjonowanie drutów co 1 mm

PRZEWODOWY PILOT ZDALNEGO

STEROWANIA Z WYŚWIETLACZEM

wygodne monitorowanie bieżących parametrów obróbki takich jak prędkość cięcia, temperatura drutu oporowego, naciąg drutu, krańcówki, itd.
łatwa korekta parametrów pracy podczas wycinania, np. zwiększanie/obniżanie prędności posuwu, temperatury drutu, itd.
zatrzymywanie i wznawianie obróbki
pełne ręczne sterowanie urządzeniem we wszystkich osiach

DRUT TITANIUM WIRE ®

najlepszy drut oporowy na rynku. Kropka.

robiony na zamówienie firmy MegaPlot
bardzo ograniczone rozciąganie po rozgrzaniu
wielokrotnie trwalszy na zrywanie od zwykłego drutu NiCr
pozwala na mocniejszy naciąg, co podnosi prędkość i jakość cięcia
wliczony w cenę wszystkich ploterów termicznych serii Open Frame
dostępny w średnicach: 0.15, 0.25, 0.30, 0.35, 0.45, 0.55 oraz 0.6 mm
może zostać dodany do istniejącego plotera w celu poprawy komfortu pracy

Więcej informacji o drutach oporowych w ploterach termicznych dostępne tutaj.

KONFIGURACJE

„Z” = SZEROKOŚĆ URZĄDZENIA = DŁUGOŚĆ DRUTU TNĄCEGO
Ta oś determinuje maksymalną długość elementu 2D, np. gzymsu.

„X” = DŁUGOŚĆ URZĄDZENIA
Ta oś determinuje np. maksymalną długość toczonej na tokarce kolumny.

„Y” – WYSOKOŚĆ URZĄDZENIA
Ta oś (zwykle 1220-1300 mm na naszych standardowych modelach) określa maksymalną wysokość bloku, którą można obrobić na naszych ploterze termicznym.

Value	„X” = 130 CM ”SMALL”	„X” = 240 CM ”MEDIUM”	„X” = 305 CM ”LARGE”
„Z” = 130 CM (MW1300)	MW 1300 SMALL	MW 1300 MEDIUM	MW 1300 LARGE
„Z” = 150 CM (MW1500)	MW 1500 SMALL	MW 1500 MEDIUM	MW 1500 LARGE
„Z” = 250 CM (MW2500)	MW 2500 SMALL	MW 2500 MEDIUM	MW 2500 LARGE
„Z” = 300 CM (MW3000)	MW 3000 SMALL	MW 3000 MEDIUM	MW 3000 LARGE

PARAMETRY TECHNICZNE


SZEROKOŚĆ ROBOCZA = DŁ. DRUTU OPOROWEGO	130 cm (MW1300) 150 cm (MW1500) 250 cm (MW2500) 300 cm (MW3000)
DŁUGOŚĆ ROBOCZA	130 cm (Small) 240 cm (Medium) 305 cm (Large)
WYSOKOŚĆ ROBOCZA	123 cm
MAKS. PRĘDKOŚĆ PRZESTAWCZA	2.000 cm/min.
DRUT OPOROWY	1-10 drutów (do 20 w wersji HD) TitaniumWire 0.25-0.60 mm (zależnie od szerokości urządzenia) naciąg: sprężynowy (napinacze), sprężynowy (gwint) bądź pneumatyczny
NAPĘDY X & Y	silniki krokowe & paski zębate 25AT5 oraz 10T5
ROZDZIELCZOŚĆ PROGRAMOWA	0.005 mm
WYPOSAŻENIE OPCJONALNE	stolik obrotowy tokarka narzędzie drutu kształtowego przewodowy pilot zdalnego sterowania z wyświetlaczem naciąg pneumatyczny drut tytanowy
OPCJE NIE DOSTĘPNE DLA SERII MW	niezależny ruch ramion czytnik kodów kreskowych
ZASILANIE	230V, 50Hz, do 4KW (MW3000)
WYMAGANIA SPRZĘTOWE PC	Windows XP, Vista, 7, 8 lub 10
OPROGRAMOWANIE	iXshaper, nieograniczone darmowe aktualizacje, wsparcie dla formatów: plt, dxf, EPS/AI, RAW 3D
GWARANCJA	kompletna gwarancja 5 lat (EXW, w naszej siedzibie) bądź 12 miesięcy w siedzibie klienta
CENA OBEJMUJE	ploter termiczny serii MW sterownik elektroniczny (architektura ARM + obsługa USB) oprogramowanie iXshaper z nielimitowanymi darmowymi aktualizacjami 100-gramowa szpula drutu tytanowego Titanium Wire instrukcja montażu i instrukcja obsługi nieograniczone wparcie techniczne dostawa, instalacja i szkolenie w siedzibie klienta na terenie Polski
CENA NIE OBEJMUJE	komputera PC do obsługi plotera termicznego oprogramowanie graficznego do przygotowywania projektów (np. CorelDraw)
