MEGAPLOT PLOTERY FREZUJĄCE 3D SERII PHIDIAS

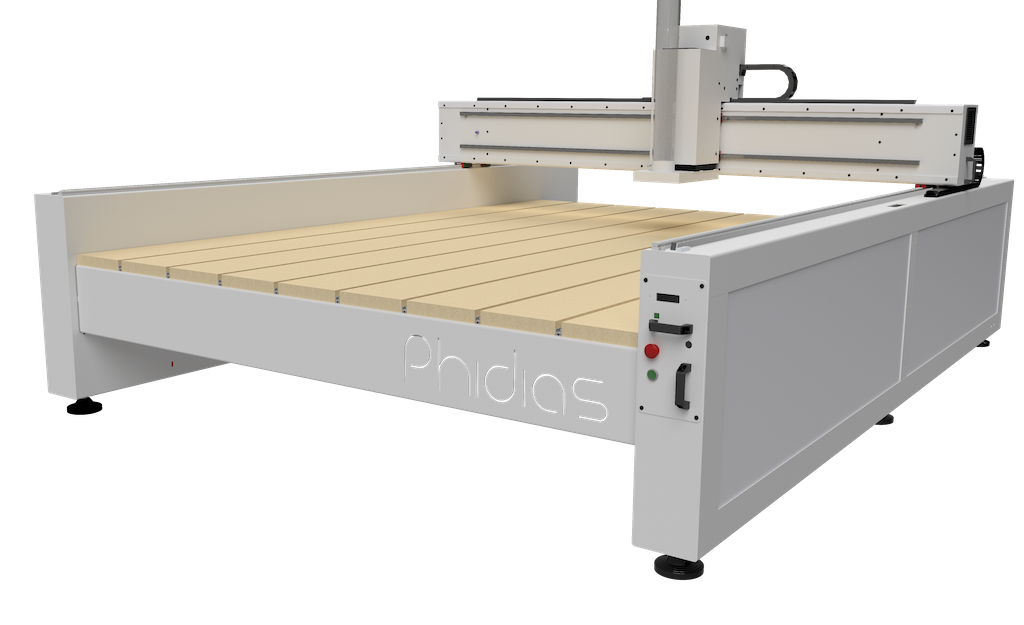

PLOTERY FREZUJĄCE 3D SERII PHIDIAS

ZUPEŁNIE NOWA, SOLIDNA KONSTRUKCJA STALOWA
NAJWYŻSZE PARAMETRY W ATRAKCYJNEJ CENIE
IDEALNE DO OBRÓBKI DREWNA, TWORZYW SZTUCZNYCH, DIBONDU ORAZ METALI KOLOROWYCH
MODUŁOWA KONSTRUKCJA UŁATWIAJĄCA TRANSPORT I MONTAŻ
STOŁY ROBOCZE: 1570×2070 MM ORAZ 2070×3070 MM
OŚ Z (GÓRA-DÓŁ) = 200 MM
SILNIKI SERWO, LISTWY HELIKALNE, PROWADNICE I WÓZKI HIWIN
PRĘDKOŚĆ DO 30 METRÓW/MIN.
ZAAWANSOWANE & INTUICYJNE OPROGRAMOWANIE MEGACUT

Seria Phidias to profesjonalne plotery CNC o wyjątkowo korzystnym stosunku ceny do możliwości i parametrów. Ponad 20 lat doświadczenia w projektowaniu, budowaniu i serwisowaniu maszyn CNC pozwoliło nam stworzyć bardzo solidne i bardzo szybkie urządzenia odpowiadające potrzebom rynku.

Modułowa konstrukcja stawola nie tylko zapewnia odpowiednią sztywność i trwałość urządzenia (co bezpośrednio odzwierciedlone jest w wysokiej jakości frezowanych detali), lecz jednocześnie umożliwia instalację urządzenia w trudno dostępnych miejscach (nawet największe urządzenie tej serii o obszarze roboczym 2050×3050 mm możemy wnieść przez drzwi o szer. 90 cm i zmontować w całość na miejscu).

Zdecydowaliśmy się wyposażyć urządzenia serii Phidias m.in w napędy serwo, listwy helikalne i profilowane prowadnice liniowe renomowanych producentów co pozwoliło uzyskać prędkości przestawcze do 30.000 mm/min. zachowując jednocześnie wysoką kulturę pracy praz wysoką jakość frezowanych powierzchni. Wyjątkowo atrakcyjny design jest tylko pozornie nieistotnym dodatkowym atutem urządzenia, a bogata oferta akcesoriów opcjonalnych pozwoli dostosować urządzenie do konkretnych zastosowań.

Sterowanie urządzeniem odbywa się za pomocą naszego własnego, znanego i cenionego za łatwość obsługi oprogramowania MegaCut 2D oraz MegaCut 3D, co pozwala wdrożyć urządzenie do regularnej produkcji już w dniu instalacji. Tak jak dotychczas, wszyscy nasi klienci otrzymują obietnicę nielimiowanych czasowo, bezpłatnych aktualizacji w/w orprogramowania.

Zachęcamy do wizyty w siedzibie naszej firmy, gdzie z przyjemnością zaprezentujemy Państwu urządzenia naszej firmy na żywo (oprócz ploterów frezujących produkujemy również plotery termiczne do odbórki styropianu i styroduru oraz plotery strunowe do sztywnych i elastycznych pianek PUR, PIR, itp., oraz wełny mineralnej).

OPIS

WYPOSAŻENIE DODATKOWE

ZWIĘKSZENIE PRĘDKOŚCI MAKSYMALNEJ DO 30.000 MM/MIN.

Wszystkie modele Phidias standardowo plotery frezujące 30 metrów na minutę rozwijają wysoką maksymalną prędkość 15 metrów/min. Jeśli jednak chcieliby Państwo osiągnąć pełny potencjał tej konstrukcji, ta opcji podwaja maksymalną prędkość obróbki do 30.000 mm/min, co pozwala znacząco skrócić czas obróbki.

PRZEWODOWY PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM

wygodne monitorowanie bieżących parametrów obróki takich jak obroty wrzeciona, prędkość obróbki, współprzędne,
łatwa korekta parametrów pracy podczas wycinania, np. zwiększanie/obniżanie prędności posuwu, obrotów wrzeciona, itd.
zatrzymywanie i wznawianie obróbki (np. po oczyszczeniu freza)
pełne ręczne sterowanie urządzeniem we wszystkich osiach

CHŁODZENIE FREZA MGŁĄ OLEJOWĄ

sprawdza się idealnie podczas obróbki wymagającej intensywnego chłodzenia freza chłodziwem, np. podczas obróbki aluminium, miedzi, brązu czy mosiądzu
może być również stosowane baz chłodziwa, do chłodzenia sprężonym powietrzem podczas obróbki tworzyw sztucznych, np. pleksi, ABS, PE, itd.
zestaw zawiera zbiornik na chłodziwo, głowicę Noga, zawory, przewody, itd.
wymaga małego kompresora (nie ma w zestawie)
ze względu na wilgoć powstającą podczas chłodzenia mgłą olejową, opcja ta wymaga zastąpienia płyt wypełniających MDF płytami z PVC (szczegóły poniżej)

PŁYTY WYPEŁNIAJĄCE Z PVC (ZAMIAST MDF)
2 x 18 mm spienionego PVC, co daje łącznie podkładki o grubości 36 mm
zalecane podczas używania chłodzenia mgłą olejową (szczegóły powyżej)
trwalsze od standardowych płyt MDF
ułatwiają mocowanie materiału za pomocą materiałów samoprzylepnych
rozdzielone profilami T-rorkowymi do montażu mechanicznego

GŁOWICA ODSYSU

zaprojektowana specjalnie dla ploterów serii Phidias
łatwy montaż i demontaż
zbiera większość pyłu/opiłków powstałych podczas obróbki
wyprowadzone mocowanie na rurę 100 mm
kompatybilna z naszym odsysem przemysłowym (szczegóły poniżej)
działa również z dowolną, przemysłową instalacją odpylającą

ODSYS WIÓRÓW

kompatybilny z naszą głowicą odsysu (szczegóły powyżej)
zestaw zawiera 10 metrów elastycznego węża 100 mm
model dwuworkowy dla zwiększonej wydajności i większego komfortu pracy
3-fazowy silnik 3.75 kW
pozwala zebrać większość pyłu/opiłków powstałych podczas obróbki

WRZECIONO 5 KW

wysokiej klasy, beszczotkowe, chłodzone powietrzem wrzeciono 5 kW
18.000 rpm, uchwyt ER32
sprawdza się idelnie podczas obróbki drewna i materiałów drewnopochodnych
pozwala uzyskać wyższe prędkości obróbki
w zestawie falownik Holip z płynną cyfrową regulacją obrotów w zakresie 3.000-18.000 (z poziomu oprogramowania MegaCut)

STÓŁ PODCIŚNIENIOWY

pompa bocznokanałowa 7.5 kW
pełny stół z MDF
bezproblemowa, bezmontażowa obróbka
pozwala zaoszczędzić czas na mocowanie materiału

ZESTAW TULEI ER20 plotery frezujące zestaw tulei er20

pełny zestaw tulei ER20
rozmiary od 2 mm do 13 mm

OPROGRAMOWANIE

Każdy nasz klient otrzymuje do plotera frezującego serii Phidias nasze dwa autorskie programy sterujące: MegaCut 2D ze wsparciem dla formatów Hpgl.plt (np. CorelDraw), dxf (np. AutoCad) oraz g-kodów (np. VisualMill, SolidWorks) oraz program MegaCut 3D obsługujący modele 3D w formacie RAW (np. Rhinoceros 3D). Te łatwe w obsłudze programy dostarczają operatorowi licznych przydatnych ustawień i fukcji umożliwiających szybkie ustawienie wszystkich parametrów obróbki.

MEGACUT 2D

w cenie każdego modelu Phidias, nieograniczone bezpłatne aktualizacje
wsparcie dla: HPGL.plt, DXF oraz g-kodów
ustawianie kierunku frezowania
ustawianie kolejności obróbki
nieograniczone biblioteki narzędzi i ustawień
sterowanie ręczne w 3 osiach
skalowanie projektów
symulacja cięcia
3 tryby wyświetlania: kierunek, kolejność, warstwy
zatrzymywanie i wznawianie obróbki (np. po oczyszczeniu freza)
funkcja „wytnij tylko wybrane figury”
funkcja „rozpocznij cięcie od wybranej figury”
funkcje wygładzania krzywych i polerowania

MEGACUT 3D

w cenie każdego modelu Phidias, nieograniczone bezpłatne aktualizacje
obsługa modeli 3D w formacie RAW
nieograniczona liczba bibliotek narzędzi (palcowy, kulowy, stożkowy)
nieograniczona liczba bibliotek operacji (zgrubna, warstwowa, kreskowanie, kreskowanie z pliku, itd.
określanie wymiaru materiału – ręczne lub pozostałość z operacji zgrubnej
zatrzymywanie i wznawianie obróbki (np. po oczyszczeniu freza)
pełny podgląd modelu 3D (z obrotem i zbliżeniem)
podgląd plików wykonawczych w 3 osiach
ustalanie rozdzielczości obróbki
trzy różne metody określania długości freza: automatyczna, półautomatyczna oraz ręczna
pomoc kontekstowa
przyjazny interface programu

KONFIGURACJE

	Phidias 1520	Phidias 2030
OBSZAR ROBOCZY	1570x2070 mm	2070 X 3070 mm
WYMIARY ZEWNĘTRZNE	szer.: 2255 mm dł.: 2050 mm	szer.: 2255 mm dł.: 3550 mm
OŚ Z (GÓRA-DÓŁ)	200 mm	200 mm

PARAMETRY TECHNICZNE


MAKS. PRĘDKOŚĆ PRZESTAWCZA	15.000 mm/min (opcja zwiększenia do 30.000 mm/min)
WRZECIONO	bezszczotkowe, 3.0 kW, 18.000 rpm sterowane falownikiem, chłodzone powietrzem (dostępna również wersja 5 kW)
NAPĘDY X & Y	silniki servo, bezszczotkowe
MOCOWANIE NARZĘDZI	ER20, w zestawie koszyczki 3 mm & 6 mm (maks. średnica uchwytu: 13 mm) (uchwyt ER32 w przypadku wrzeciona 5 kW)
STÓŁ	aluminiowe profile T-rowkowe i płyty wypełniające z MDF (opcja zamiany na płyty z PVC)
OPROGRAMOWANIE	MegaCut oraz MegaCut 3D z nielimitowanymi darmowymi aktualizacjami
ROZDZIELCZOŚĆ ELEKTRONICZNA	0.005 MM
DOKŁADNOŚĆ MECHANICZNA	0.1-0.3 mm (w zależności od narzędzia, materiału, rodzaju obróbki)
KONSTRUKCJA MASZYNY	stalowa, spawana i skręcana
GWARANCJA	12 miesięcy
ZASILANIE	AC 230V, 1 faza, do 5 kW (AC 380V, 3 fazy, do 7 kW dla wrzeciona 5 kW)
CENA ZAWIERA	ploter frezujący CNC 3D serii Phidias oprogramowanie MegaCut oraz MegaCut 3D z bezpłatnymi aktualizacjami startowy zestaw frezów instrukcja użytkownika w języku polskim nielimitowane, bezpłatne wsparcie techniczne nielimitowane, bezpłatne szkolenie w naszej fabryce
CENA NIE ZAWIERA	komputera PC służącego do sterowania ploterem programu graficznego, np. CorelDraw instalacji i szkolenie w siedzibie klienta (dodatkowo płatne)
