Plotery  Summa

PLOTERY ROLOWE

Summa to belgijski producent niezawodnych, prostych w obsłudze maszyn, które stały się jednymi z najpopularniejszych ploterów na świecie.


Plotery tnące to sterowane komputerowo urządzenia służące do precyzyjnego cięcia materiałów z rolki i arkusza.



Cięcie odbywa się przy użyciu odpowiedniego rodzaju ostrza w systemach:

– wleczonym, gdzie nóż kierowany jest ruchem materiału,

– aktywnym, gdzie osią noża steruje dodatkowy silnik.



Urządzenia te są stosowane do cięcia folii samoprzylepnych, folii maskujących, odblaskowych, oraz do kreślenia szablonów przy użyciu pisaków.



Plotery tnące są podstawowym narzędziem dla firm reklamowych, drukarni wielkoformatowych oraz pracowni kamieniarskich.

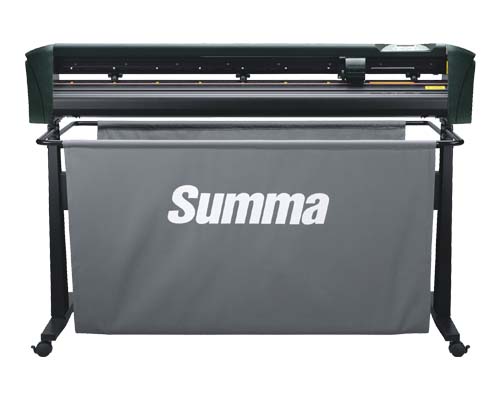

Plotery rolowe seria D

Idealne cięcie z roli z funkcją OPOS.

Intuicyjna obsługa

Duży, łatwy w użyciu panel sterowania umożliwia operatorowi szybką zmianę prędkości, ciśnienia, trybu wydruku i innych ustawień, wykonywanie cięć testowych i wiele innych.

Optyczny system pozycjonowania

System OPOS-X pozwala na precyzyjne wycinanie grafiki po konturze z niesamowitą jakością i precyzją.

Szybko tnąca głowica

Nowo zaprojektowana wysokoobrotowa głowica tnąca zapewnia niewiarygodną dokładność, zapewniając niezawodne i łatwe cięcie winylu.

Inteligentny system multimedialny

Zintegrowane rolki nośnika i kołnierze na końcu rolki ładują prosto winyl i utrzymują nośnik na torze, nawet podczas cięcia z najwyższą prędkością.

Funkcje i specyfikacje techniczne



  1. Duży oraz łatwy w obsłudze panel sterowania umożliwia szybką i łatwą zmianę takich ustawień, jak prędkość, nacisk i tryb pracy oraz wykonanie testów przed rozpoczęciem wykonania zlecenia.
  2. Szybka głowica tnąca zapewnia najwyższą precyzję oraz nadzwyczajną niezawodność i łatwość cięcia mediów winylowych.
  3. Zintegrowane rolki do mediów i uchwyty rolek gwarantują proste podawanie i wyrównanie mediów, nawet podczas pracy z najwyższą prędkością.
  4. System pozycjonowania mediów OPOS X oznacza możliwość niezawodnego wycinania cennych prac graficznych z pełnym spokojem ducha.

Niezrównane plotery do cięcia konturowego i mediów winylowych



Od 1996 roku seria SummaCut ewoluowała do najbardziej zaawansowanych na świecie urządzeń o doskonałym stosunku wydajności do ceny. Nowa seria SummaCut to wynik wielu dekad niezwykłej europejskiej myśli technologicznej firmy Summa.



Urządzenia przeszły wiele modyfikacji, np. zastosowano technologię OPOS X, znaną z naszych najbardziej zaawansowanych ploterów tnących S Class 2. Technologia OPOS X została obecnie zastosowana w nowo opracowanej głowicy tnącej z nożem wleczonym.



Urządzenia SUMMA z serii SummaCut mogą odczytywać markery podczas cięcia konturowego, zarówno na materiałach standardowych, jak i odblaskowych, holograficznych lub zwierciadlanych, jak również na wielu różnych typach stosowanych obecnie laminatów.

ModeleD60 LogoD120 LogoD140 LogoD160 Logo
Typ cięciaNóż wleczony z funkcją TurboCut
Narzędzia3 rodzaje noży, obsadki do grubych i cienkich folii, pisak fibrowy, dziurkacz, uchwyt do odcinania mediów
Szerokość cięcia60 cm (23.6 inch)120 cm (47.2 inch)135 cm (53.1 inch)158 cm (62.2 inch)
Prędkość 1130 cm/s po przekątnej
Prędkość osiowapowyżej  2 G
Przyspieszeniepowyżej 3G
Dokładność cięcia± 0.1mm (± 0.004 in.) mierzone na długości 8 m dla rolki o szerokości 760 mm.
Nacisk noża0-400 gram z regulacją co 5 gram
Pamięć operacyjna4 MB (rozmiar bufora: 16 MB)
Obsługa panelu w językach:Angielski; Francuski; Niemiecki; Duński; Włoski; Hiszpański; Polski; Litewski
Wyjścia/WejściaUSB, LAN ( tylko modele 120,140,160),RS232
Zasilanie100-120 / 220-240 VAC, 50/60 Hz, 85 VA maximum
Wymiary100 (W) x 35 (D) x 30 (H) cm (39.4 (W) x 13.8 (D) x 11.8 (H) in.)160 (W) x 68 (D) x 112 (H) cm (63 (W) x 26.8 (D) x 44.1 (H) in.)175 (W) x 68 (D) x 114.5 (H) cm (68.9 (W) x 26.8 (D) x 45.1 (H) in.)198 (W) x 68 (D) x 114.5 (H) cm (77.9 (W) x 26.8 (D) x 45.1 (H) in.)
Waga15 kg (33 lbs)42 kg (92 lbs)48 kg (106 lbs)54 kg (119 lbs)
Temperatura pracy15˚ – 35˚C (59˚ -95˚F)
Wyposażenie standardoweWinPlot lub MacSign oprogramowanie do cięcia, CutterControl Parameter oprogramowanie, Instrukcja obsługi i drivery na płycie CD, Kabel zasilający, Kabel USB , Rolki prowadzące media (2 szt), zapasowy bezpiecznik, uchwyt noża, 2 noże 36˚, Nóż do odcinania mediów + 2 zapasowe ostrza.
Opcjonalne AkcesoriaPodstawa lub podstawa z koszem ( tylko SummaCut D60), złota oprawka do grubych mediów, noże o różnych kontach natarcia.
Ploteryrolkoweseria D

Summa Cut D60

Cięcie winylowe i konturowe 60 cm (24 cale) ...
Ploteryrolkoweseria D

Summa Cut D120

Cięcie winylowe i konturowe 120 cm (48 cali) ...
Ploteryrolkoweseria D

Summa Cut D140

Cięcie winylowe i konturowe o długości 137 cm (54 cale) ...
Ploteryrolkoweseria D

Summa Cut D160

Wycinanie winylu i konturów 163 cm (64 cale) ...

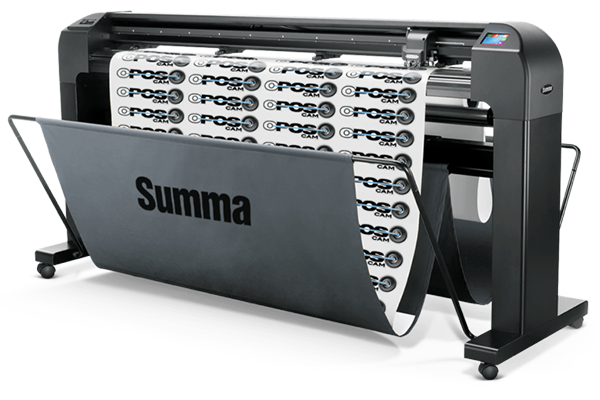

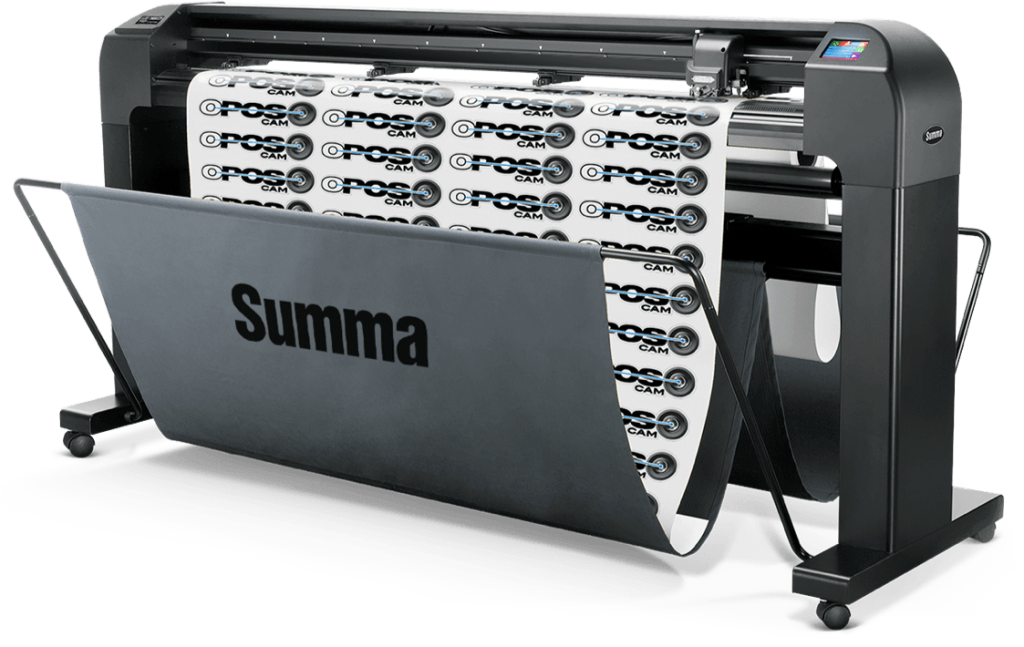

Plotery rolowe seria S2

Prędkość i precyzja cięcia

Niezrównane plotery do cięcia konturowego i mediów winylowych

Plotery Summa S Class 2, w porównaniu do starszych modeli, wyposażono w procesor o siedmiokrotnie większej mocy obliczeniowej. Kolorowy ekran dotykowy, gniazdo sieciowe, szybkie i niezawodne złącze USB oraz jeszcze szybszy czujnik OPOS sprawiają, że ploter S Class 2 bez trudu będzie radzić sobie z zadaniami przez wiele kolejnych lat.

Ploter ma nową funkcję odcinania oraz cięcia arkuszy i obecnie jest jeszcze lepiej dostosowany do wymogów drukarni wielkoformatowych.

Zaawansowane plotery tnące dedykowane dla branży reklamowej i nie tylko



Produkcja znaków i szyldów stale ewoluuje — to oznacza potrzebę stosowania urządzenia, które jest zarówno elastyczne, jak i wytrzymałe. Plotery tnące Summa S Class 2 wyróżniają się doskonałą niezawodnością, a dzięki szerokiej gamie funkcji mogą obsługiwać praktycznie każdy rodzaj mediów wykorzystywany w branży.



Podobnie jak dokładnie dostrojone zawieszenie samochodu sportowego, nasza precyzyjna technologia jeszcze bardziej zwiększa wydajność oferowanych urządzeń. Ploter tnący S Class 2 ma konstrukcję z podwójnym serwo-napędem umożliwiającą niezwykle szybkie cięcie, natomiast niezwykła precyzja urządzeń Summa pozwala robić to z ogromną powtarzalnością.

Funkcje i specyfikacje techniczne



  1. Ploter Summa S Class 2 to bez wątpienia najbardziej zaawansowany na świecie ploter tnący. A dzięki wyjątkowemu panelowi sterowania z ekranem dotykowym, jest również najłatwiejszy w obsłudze.
  2. System pozycjonowania mediów OPOS X zapewnia niezrównaną precyzję i automatyzację pracy, nawet w przypadku mediów laminowanych.
  3. Głowica tnąca ma automatyczny nóż do odcinania mediów, który można skonfigurować w taki sposób, aby odcinał materiał po zakończeniu zadania.
  4. Ploter tnący Summa S Class 2 jest standardowo wyposażony w port Ethernet do szybkiego i niezawodnego łączenia się z siecią oraz gniazdo pamięci USB do przechowywania zadań.

Specyfikacja

Model

S2 75

S2 120

S2 140

S2 160

Wymiary141 x 68 x 111 cm187 x 68 x 111 cm202 x 68 x 111 cm225 x 68 x 111 cm
Szerokość mediów6 to 84 cm12 to 130 cm17 to 145 cm17 to 168 cm
Obszar cięcia74.2 cm x 50 m120 cm x 50 m135 cm x 50 m158 cm x 50 m
Tryb „Media ponadwymiarowe” pozwala uzyskać szerszą
powierzchnię cięcia +/- 7 cm
Typ pozycjonowania

• OPOS X (OPOS CAM: ulepszenie fabrycznew nowych modelach Summa S Class 2 S75T i S160T))

• Rozpoznawanie kodów kreskowych zadań

• Do 2 x 64 markerów na osi X• Kompensacja osi Y
PowtarzalnośćW zakresie +/- 0,1 mm na mediach: w rolkach o długości do
12 m i szerokości 760 mm*w rolkach o długości do 4 m i szerokości 760 mm*
Dokładność0,2% ruchu lub 0,25 mm, zależnie od tego, która z tych
wartości jest większa*
PrędkośćDo 141 cm/s po przekątnej
PrzyspieszenieDo 5,5 G po przekątnej
Nacisk nożaNóż wleczony: do 400 g / nóż styczny: do 600 g
ŁącznośćUSB; Ethernet
W zestawieOprogramowanie sterujące plotera, oprogramowanie do cięcia WinplotTM i MacSignTM

*Aby uzyskać szczegółową specyfikację techniczną, należy odwiedzić witrynę internetową www.summa.eu

PloteryrolkoweS class 2

Summa S2 D75

76 cm (30ich) cięcie vinylowe i konturowe ...
PloteryrolkoweS class 2

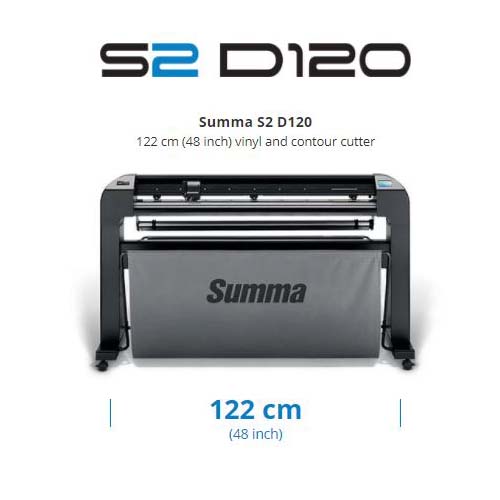

Summa S2 D120

122 cm (48ich) cięcie vinylowe i konturowe ...
PloteryrolkoweS class 2

Summa S2 D140

137 cm (54 inch) cięcie winylowe i konturowe ...
PloteryrolkoweS class 2

Summa S2 D160

160 cm (64 inch) cięcie winylowe i konturowe ...
